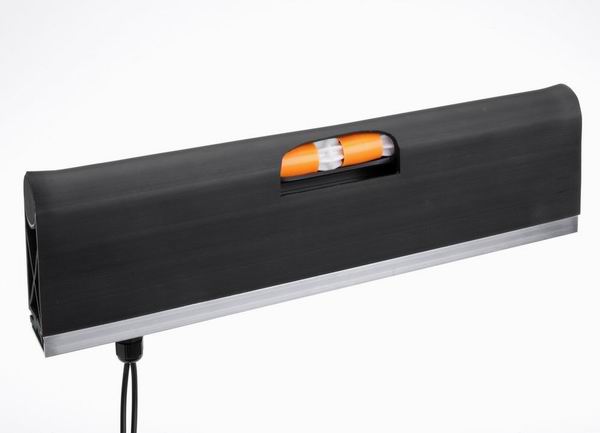

安全触边

描述 操作模式 资料索取 技术数据表


免于剪刃和破碎的防护



       《机器指令》指出,危险的机器要投入运行,必须要采取全面安全措施以保 护使用这些机器的人。
        措施之一是对具有重大剪刃和破碎伤害风险的自动驱动装置进行保护。
        为了防范剪刃和破碎的风险,可以采用安全敏感触边。

        例如一些典型的应用,机器保护,升降台,剧院舞台等。当你触发安全边缘时,电源会立即断掉。在Haake推出安全

触边之前,市场上要么是根据N/O原理的电动操作装置(当安全边缘被碰触时,两个导电的带或层会连接起来),要么就是可供选择的标准光电系统(光束被中断)。像这样的装置经由信号操作,其需要经由控制单元进行转换和处理。






Haake接触链的设计和操作模式


        具有危险运动的机器和设备必须配备紧急停止装置。这个装置是由一个适当的安全继电器单元监测。
        我们的安全触边是用机械的N / C开关串联,以接触链的形式建立。导电接触辊和绝缘调解部件(楔形辊)交替地排列在膨胀线上。通过预张力,接触辊会挤压靠在一起,使电流连通。

       冲击力会导致楔形调解部件动作进而使安全触边内至少一对接触辊断

开,这样电流就会中断。

       由于电流中断产生信号,不必再进行输出信号转换,电路中断信号是直

接可用的。中断信号传输到安全继电器控件,直接被急停按钮接收。






良好的开关特性


        安全触边的传感器部分直接位于橡胶的正后面。 连接中断并不是由于接触链的偏向导致的,而是由于外部径向作用力转换为轴向力所致。

       即使很小的触发力,发生短暂的位移,这个力也能触发关闭功能。橡

胶的剩余高度可用在超程中。尤其是关于预防伤害,大的超程安全敏感触

边是极其重要的。

       由于接触链旋转对称的设计,理论上我们的触边可在任何方向操作,

也就是说,其敏感范围可涵盖360°。





对用户的益处


       由于接触链是由机电中断触点,所以不需要一个特殊的控制单元,中断的信号可以立即使用。除了节省成本之外,不需要任何昂贵的连接和布线操作。

       不需要额外的控制单元使得在拥挤的控制面板上赢得宝贵的空间。当然,另外一个不存在的设备不能出错。断开接点的使用保证了更高的安全级别。

        接触链型安全边缘在相应设计配置上符合3类DIN ISO EN 13849-1–包括传感器部分。对于我们的系统来说双通道或更多的设计是没有必要的,德国试验室BG的失效模式分析

表明:单一故障不会导致安全功能的丧失,这就是说建立一个简单结构的系统是允许的。

        当发生单一错误时 ,系统会立即变换到安全状态:关闭。如果发生安全边缘与端盖没有很完美的粘合,或者因为胶变脆而封闭变差,任何可能进入的绝缘物如灰尘和污垢都不会导致安全功能丧失。





为每一种应用定义使用领域


  对于任何电气部件来说,通常关键的特征是密封,当然安全边缘也是这样。 湿度或水的入侵可能导致部件损坏。安全边缘密封的关键是橡胶和端盖之间的接口通常粘合在一起。

  在室内,使用用胶粘合过端盖的装置不存在任何问题。在

这里,安全边缘通常会暴露在恶劣的环境中,如油,冷却剂等,

而水很少会大量出现。此外,很少会发现高浓度的极温、臭氧

紫外辐射。

  在室外,正好相反,这样的条件都存在,端盖的胶会随着时

间变脆,影响密封性。

  Haake分别提供不同的材料和密封技术用于室内和室外。我

们户外的安全边缘是硫化底盖,所以水不是问题。
