安全垫

描述 资料索取 技术数据表


危险区域的保护


     根据《机械指令》,一旦机器采取了全面的安全措施保护人身安全,机器就可以投入使用。一部分措施是对机器的危险区域进行保护,阻止接触运行中的机器,因为这些风险是由机器造成的。


   为了保护人免受这种风险,可采用压力敏感性安全垫。

应用了这样的装置,例如机器,加工中心,压力机,机器人

单元,高货架仓库还有许多其他的设备,当人踩到垫子上时,

安全垫会立即关闭电源。而且只要有人停留在垫子上,机器

就不能重新投入运行。

  在市场上可供选择的要么是电动操作装置的接触原理(当安全垫被触发,两导电片或层会连接在一起),要么就是光电系统(光束中断)。像这样的配置需要一个特殊的评估对输出信号进行转换和处理。

  Haake安全垫采用机械正面断开接触。因此,不需要附加的安全控制单元。





Haake安全垫的操作模式和设计


一般规则适用:

  具有危险动作的机器和设备必须配备紧急停止装置。 这个

装置是由一个适当的安全继电器单元监测。

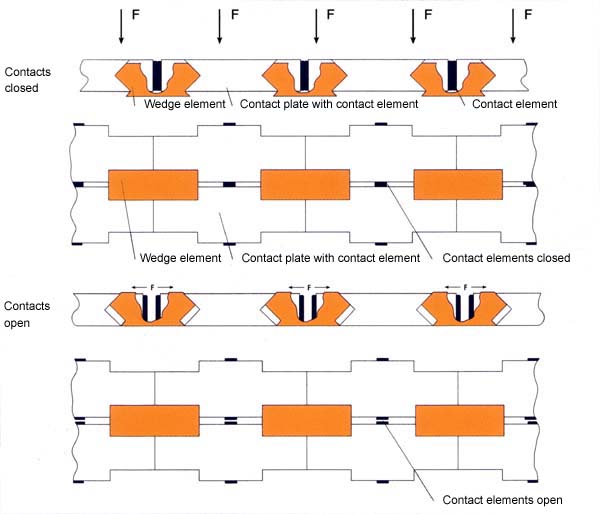

  我们的安全垫是以接触垫的形式(见网站目录哈克安全

边缘)由机械开断触点串联建立。导电接触板和绝缘楔形元

件交替地排列在膨胀线上。通过预张力,将接触板压在一

起,形成电流电路。当踩在安全垫上时,至少一对接触板和

楔形元件相互分离,电流电路断开(见右下图)。



   因此,不需要输出信号的转换,因为电路中断信号已直

接产生。中断信号被传送到安全继电器单元直接命令急停按钮,这意味着:接触链接线与紧急停止按钮进行相同的方式传递信号。需排列的接触板和楔形元件的数量取决于安全垫的尺寸。

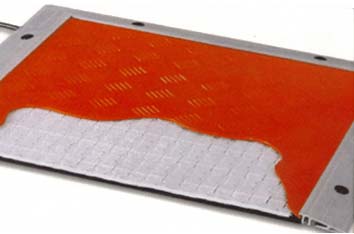

  通过简介可知,安全垫置于被密封的橡胶垫和表层之间。表面结构取决于客户的意愿或使用需求。安全垫的尺寸由客户按说明指定(最大和最小,尺寸可见规格书)。较大的保护区是由几个垫子连接在一起制成的。





对用户的益处


  一个特殊的评估是不需要的,因为接触垫是由机电中断触点,其信号可以立即进一步处理。除了节省成本,任何昂贵的连接和布线行动都是不必要的,还可在拥挤的控制面板上节省宝贵的空间。当然,另外一个不存在的设备不能出错。此外,使用中断接触保证了高的安全水平。在发生单一错误时,系统会立即改变到安全状态:关闭。我们的安全垫符合3类DIN ISO EN 13849-1——包括传感器部分。

  对于我们的系统双通道或更多的设计是没有必要的,BG失效模式分析表明:单一故障不会导致安全功能的丧失。这就是说建立一个简单结构的系统是允许的。





为每一种应用定义使用领域


      根据具体的应用,可能会出现各种情况。所以请告知我们您的情况,以便我们可以为您选择合适的配置。为了满足客户的个性化要求,我们采用了标准的聚氨酯作为垫面的材料,其他材料也是可以的——请与我们联系。表面图案也可能因应用程序而不同,为了防止滑倒的危险,使用格子图案的。

     各种各样的保护人和机器的应用,例如:

     机器、加工中心、印刷机、机器人单元,高架仓库、物料搬运、升降平台。

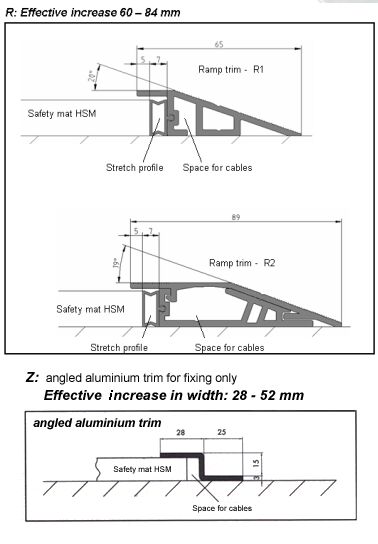

     为防止绊倒在踏板周边装饰铝斜坡是强制性的。
